粗粒土三轴剪切试验机与粗粒土剪切仪 原理、区别与应用

在岩土工程与水利水电工程中，粗粒土（如堆石、砂砾石、风化料等）的力学特性直接影响着高土石坝、路基、边坡等工程的稳定性。为了准确获取粗粒土的抗剪强度参数，粗粒土三轴剪切试验机和粗粒土剪切仪是两种最核心的试验设备。它们虽然都用于测定粗粒土的强度，但在原理、结构、适用场景上存在显著差异。

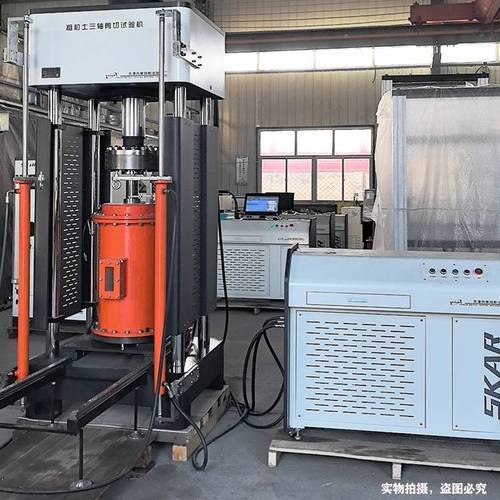

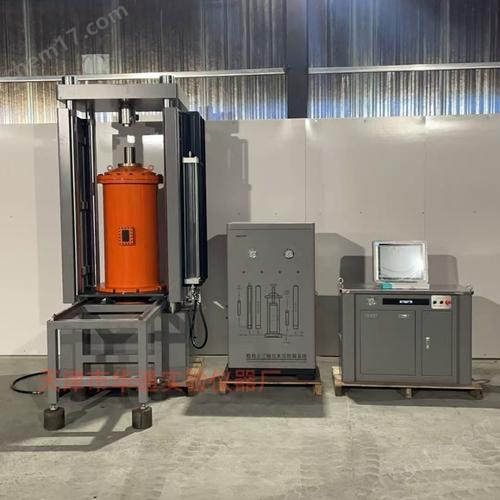

一、粗粒土三轴剪切试验机

粗粒土三轴剪切试验机是在常规三轴仪基础上发展起来的大型设备，专门用于最大粒径可达60mm甚至200mm的粗粒土试样。其工作原理是：将圆柱形试样密封在橡胶膜内，置于压力室中，先施加周围压力（σ3），再通过轴向加载系统施加轴向压力（σ1），使试样在三个方向受力状态下发生剪切破坏。

主要特点：

1. 可控制排水条件：通过排水阀门开关，可进行不固结不排水（UU）、固结不排水（CU）、固结排水（CD）试验，测求总应力强度指标和有效应力强度指标。
2. 可测量体变与孔压：配备体变管和孔压传感器，能记录剪切过程中的体积变化和孔隙水压力消散情况。
3. 应力状态更真实：试样受力状态接近实际工程中的地基或坝体单元，结果更符合理论模型（莫尔-库仑强度准则）。

典型应用：高土石坝坝料、堆石料、粗粒土路基填料的抗剪强度与变形特性研究。

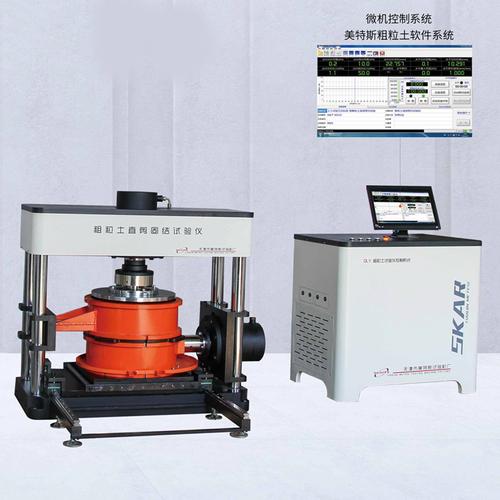

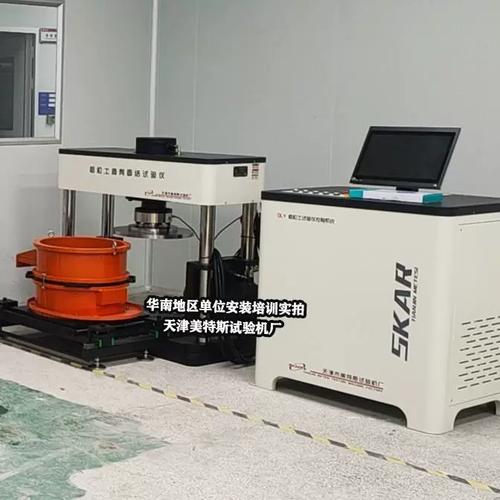

二、粗粒土剪切仪（大型直剪仪）

粗粒土剪切仪通常指大型直剪仪，其结构是一名上、下剪切盒，试样置于其中，通过水平推力使上盒与下盒发生相对错动，直至试样剪坏。试验时先施加垂直压力（法向应力），再施加水平剪力，记录剪应力-剪位移曲线，从而得到抗剪强度参数（黏聚力c和内摩擦角φ）。

主要特点：

1. 设备简单、操作快捷：相比三轴仪，制样和安装更方便，试验周期短。
2. 剪切面固定：剪切面人为设定，试样沿该面破坏，不反映实际应力状态。
3. 应力条件不明确：剪切过程中主应力方向旋转，剪切面上应力分布不均匀，且无法控制排水条件，无法量测孔压。
4. 边缘效应明显：试样尺寸效应导致强度结果常与三轴试验有差异。

典型应用：土石坝反滤料、过渡料、堆石料以及现场原状粗粒土的快速强度指标测定；工程现场快速检验。

三、两种设备的区别与选择

| 比较项 | 粗粒土三轴剪切试验机 | 粗粒土剪切仪（大型直剪仪） |
|--------|---------------------|---------------------------|
| 应力状态 | 轴对称、三向应力 | 平面应变、剪切面应力复杂 |
| 排水控制 | 可控制排水、测孔压 | 不能控制排水、不能测孔压 |
| 强度指标 | 可求总应力和有效应力指标 | 只能求总应力指标（通常） |
| 试样尺寸 | 直径可达300mm | 剪切盒尺寸可达300mm×300mm |
| 试验周期 | 长（数天至数周） | 短（几小时至一天） |
| 操作难度 | 高，需专业培训 | 低，易操作 |
| 试验成本 | 高 | 低 |
| 结果可靠性 | 较高，接近实际工况 | 较低，常用于对比验证 |

选择建议：对于重大工程（如200m级以上高坝）的设计和科研，应优先采用粗粒土三轴剪切试验机，获取可靠的有效应力强度参数。对于一般工程初步设计、现场快速检测或大量对比试验，可使用粗粒土剪切仪，必要时用三轴试验进行校核。

四、

粗粒土三轴剪切试验机与粗粒土剪切仪各有所长，互为补充。在工程实践中，应依据试验目的、精度要求、成本预算和工期安排，合理选择设备，必要时结合两种试验结果进行综合判断，以确保粗粒土工程的安全与经济。随着大尺寸、高精度、自动化控制技术的发展，两种设备将进一步提升粗粒土力学测试的可靠性和效率。
